Introduction:

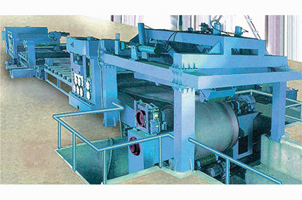

La ligne de coupe a longueur d'epaisseur moyenne peut satisfaire la demande des clients d'une ligne a vitesse max 40m/min en deroulant et nivelant une bobine, et en tondant la bande plate nivelee a une certaine longueur des toles.
Cette ligne a bobine CTL est specialement approprie pour le CR, les bobines de carbone d'acier HR, GI, les plaques d'acier PPGI.
La ligne de coupe a longueur a plaque a une niveleuse conduite par un moteur DC ou AC et la longueur est fixee par l'encodeur, la methode de tondaison est la tondaison-stop.
La ligne de coupe a longueur (la Ligne CTL) est composee de : une voiture de chargement de la bobine, un derouleur a mandrin unique, un guide de la tete de bobine, un equipement de pressage et de pelletage, un rouleau de pincement d'alimentation et une machine de nivelage, un accumulateur de trou, un guide lateral, une machine de nivellement fin et une machine de fixage de la longueur, une machine de tondage mecanique pneumatique, une ceinture de livraison, un tasseau d'empilage, une table d'elevation, un systeme hydraulique et un systeme de controle electrique.
La machine a bobine a grande vitesse CTL correspond aux bobines d'acier a l'epaisseur: 1-6mm, 2-8mm, 3-10mm, a largeur et longueur changeables de la tole finie selon le besoin pratique du client.
Avantages & Caracteristiques de la Ligne CTL:
1. Haute precision
La vitesse de la ligne peut atteindre les 30m/min, 7-8pcs/min 2000mm Longueur de la tole en moyenne.
Precision de nivelage: ±1mm/㎡
Precision de la longueur de la tole: ±0.5mm/m
Precision de la longueur diagonale de la tole: ±0.5mm/m
2. Les bobines different en poids, lorsque le poids maximal de la bobine est petit, en general le derouleur a mandrin unique est adopte, lorsque le poids est grand, un derouleur trois etapes a double mandrin est utilise pour la ligne de coupe a longueur a plaque epaisse.
3. Pour fabriquer les toles d'acier plates, le diametre des rouleaux de nivelage devrait etre scientifiquement adequat, nous confirmons le diametre des rouleaux de nivelage a travers des experiences et des calculs d'ingenieurs.
4. Les rouleaux d'appui installes dans le taisseau d'appui peuvent difficilement retourner les rouleaux de nivelage pour assurer aucune deformation des rouleaux de nivelage pendant le nivelage.
5. Equipement d'expedition de la derniere tole envoi les toles finies dans la plate forme d'emballage pneumatique.
6. Nous adoptons de bonnes pieces fournies par de grands fabricants a l'exemple de Mitsubishi PLC Control, Yuken/Fuxin hydraulic parts, HRB/ZWZ/SKF bearings, etc. Ceci peut assurer une bonne performance de la ligne de refendage de bobine CTL.
Solutions:
Matiere Premiere: CR, Bobines d'acier au carbone, GI, Plaques d'acier PPGI.
1. Ligne de Coupe a Longueur pour Plaque YJ-(1~6)×1600mm/2000mm/2500mm
Epaisseur de la bande: 1~6mm
Largeur de la bande de la ligne: 600~1600mm, 800-2000mm, 1100-2500mm
Rouleau de nivelage: Φ140
Matiere du rouleau de nivelage: 40Cr, HRC56-58
Puissance du nivelage: Controle de Vitesse ajustable 75KW/90KW moteur DC + Eurothem 590 DC Vitesse de decoupage: (0~40) m/min, Ligne de coupe a longueur YJ- (2-8)×1250mm/ 1500mm/2000mm
Epaisseur de la bande: 2~8mm
Epaisseur de la bande de la ligne CTL line: 300~1250mm/1500mm/2000mm
Rouleau de Nivelage: Φ180mm
Matiere du rouleau de nivelage: 40Cr, HRC56-58
Puissance du nivelage: motor DC 90KW/110KW + Controle de vitesse DC Eurotherm 590
Vitesse de decoupage (0~30) m/min, adjustable
2.Ligne de Coupe a Longueur YJ-(3-10)×1800mm/2000mm
3.Epaisseur de la bande: 3~10mm
Largeur de la bande: 800~1800mm, 1000-2000mm
Rouleau de nivelage: Φ200
Matiere du rouleau de nivelage: 40Cr, HRC55-58
Puissance du nivelage: moteur DC 110KW/132KW + Controle de vitesse Eurothem 590 DC
Vitesse de decoupage: (0~30) m/min, ajustable
Specification de la Ligne de Coupe a Longueur CTL:
| Modele | Epaisseur | Largeur | Longueur | Vitesse de Nivelage |
| JY-6 x 1600 | 1.0-6.0mm | 600-1600mm | ajustable | Max 40m/min |
| JY-8 x 1800 | 2.0-8.0mm | 1000-1800mm | ajustable | Max 30m/min |
| JY-10 X 2000 | 3-10mm | 1000-2000mm | ajustable | Max 30m/min |
| NB: Les details inscrits dans le tableau ne sont que des references selon les donnees generales, nous concevons et fabriquons toujours chaque ligne selon la demande des clients, donc chaque client peut acheter sa propre machine CTL chez nous. | ||||
