Introduction:

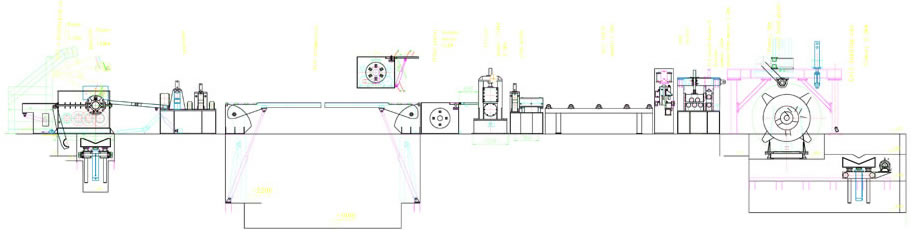

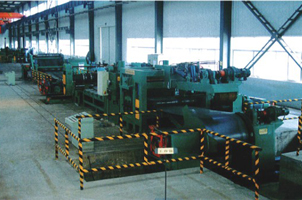

Cette ligne de refendage de plaque autrement appele refendeur de bobine de metal est capable de refendre de grandes bobines de metaux epaisses en petites bobines. Cette ligne est composee de: une voiture de chargement de la bobine, un derouleur a mandrin unique, un guide de la tete de bobine, un equipement de pressage et de pelletage, un rouleau de pincement d'alimentation et une machine de nivelage, un accumulateur de trou, un guide lateral, une machine de nivellement fin et une machine de fixage de la longueur, une machine de tondage mecanique pneumatique, une ceinture de livraison, un tasseau d'empilage, une table d'elevation, un systeme hydraulique et un systeme de controle electrique.
Capacite des differents modeles de ligne de refendage d'acier epais (refendeur de bobine de metal):
Epaisseur de la bande: (3~12) mm, (4-16) mm, (5~20) mm;
Largeur de la bande: 500-1800mm, 800~2000mm ou 1000~2200mm.
Avantages et Caracteristiques de la Machine de Refendage de Bobine:
1.Pour la machine de refendage des toles epaisses, la force et la solidite sont tres importantes. Nous pretons beaucoup attention au materiel d'usage de la conception de la structure des refendeurs de bobines de metaux, par exemple: un guide et une presse de la tete de bobine de style portail, un enrouleur de bout a double corps, un tendeur a cinq rouleaux pour le rebobinage, un taisseau de separation et de pression des bobines de style portail, etc.
Un derouleur a double cone-mandrin, non seulement pour supporter les grandes bobines comme les 35T ou 40T, mais il est aussi pratique pour charger dans le derouleur.
2.La voiture de chargement des bobines a une plate-forme avec deux rouleaux rotables au bout, en chargeant les bobines dans le derouleur a double cones, d'un cote il supporte solidement la grande bobine, de l'autre cote le double rouleau dans la voiture a plate-forme tournent en synchronisation avec le mandrin de deroulement.
3.La force de tous les rouleaux et les axes progresse avec l'epaisseur de la bande d'acier.
4.Les remontoirs de feraille a double-corps sont conduits par deux moteurs a couple et deux reducteurs de vitesse.
5.Le tendeur de deroulement du refendeur de metal ou la ligne de refendage de la tole, adopte une structure de serrage a cinq rouleaux assurant une tension stable et constante pour le deroulage.
6.Le pousseur de bobine est installe sur le derouleur, pour pousser les bobines en dechargeant les bobines a refendre.
7.Des moteurs AC et reducteurs de vitesse conduisent un alimentateur a pince, un niveleur a cinq rouleaux, un tendeur a cinq rouleaux, des moteurs DC et des reducteurs de vitesse de refendage et deroulement.
8.La commande electrique de la machine de refendage: Parker Eurotherm 590 controleur de vitesse + controle PLC.
Detail sur les specifications de la Machine de Refendage:
1. Machine de Refendage YJ-(3-12)×1800mm
Matiere des bobines: Acier de Carbone HR/CR, Acier colore, Acier galvanise, etc.
Epaisseur de la Bande de la Machine de Refendage: (3~12) mm
Largeur de la bande: 500~1800mm
Poids Max. de la bobine: 35000kgs
Diametre des rouleaux de nivelage & rouleaux de serrage: Φ210
Diametre de l'Axe: Φ300
Couteaux du Disque: 6CrW2Si, HRC56°~58°, OD500mm x ID300mm x T25mm.
Diametre du bloc de deroulage: Φ610mm
Disques de Separation: 65Mn, OD250 x ID95 x T10/20mm
Machine de Refendage, Moteurs DC pour Refendage et Deroulage: 160KW, 200KW.
Vitesse du Refendage: (0~30) m/min, ajustable
2. Machine de Refendage YJ-(4-16)×2200mm
Matiere des bobines: Acier de Carbone HR/CR comme le Q235, Acier colore, Acier galvanise, etc.
Epaisseur de la Bande de la Machine de Refendage: (4~16) mm
Largeur de la bande: 800~2200mm
Poids Max. de la bobine: 40000kgs
Diametre des rouleaux de nivelage & rouleaux de serrage: Φ230
Diametre de l'Axe: Φ360
Couteaux du Disque: 6CrW2Si, HRC54°~56°, OD600mm x ID360mm x T50mm.
Diametre du bloc de deroulage: Φ760mm
Disques de Separation: 65Mn, OD250 x ID110 x T10/20mm
Machine de Refendage, Moteurs DC pour Refendage et Deroulage: 200KW, 250KW.
Vitesse du Refendage: (0~30) m/min, ajustable
3.Machine de Refendage YJ-(5-20)×2000mm
Matiere des bobines: Acier de Carbone HR/CR comme le Q235, Acier colore, Acier galvanise, etc.
Epaisseur de la Bande de la Machine de Refendage: (5~20) mm
Largeur de la bande: 800~2000mm
Poids Max. de la bobine: 40000kgs
Diametre des rouleaux de nivelage & rouleaux de serrage: Φ260
Diametre de l'Axe: Φ420
Couteaux du Disque: 6CrW2Si, HRC54°~56°, OD650mm x ID420mm x T50mm.
Diametre du bloc de deroulage: Φ800mm
Disques de Separation: 65Mn, OD250 x ID110 x T10/20mm
Machine de Refendage, Moteurs DC pour Refendage et Deroulage: 280KW, 315KW.
Vitesse du Refendage: (0~20) m/min, ajustable
Specifications de la Machine de Refendage:
| Modele | Epaisseur | Largeur | Poids de la bobine | Largeur du produit fini | Vitesse de refendage maximal |
| JY-12 x 1800 | 3-12mm | 600-1800mm | Max 35T | Min. 60mm | 30m/min |
| JY-16 x 2200 | 4-16mm | 800-2200mm | Max 40T | Min. 100mm | 30m/min |
| JY-20x 2000 | 5-20mm | 800-2000mm | Max 40T | Min 100mm | 20m/min |
| NB: Les details inscrits dans le tableau ne sont que des references selon les donnees generales, nous concevons et fabriquons toujours chaque ligne selon la demande des clients, donc chaque client peut acheter sa propre machine CTL chez nous. | |||||
